midas MeshFree

MESH FREE makes you FREE
MeshFree je špičková návrhová a výpočetní technologie vyvinutá jako společný projekt firmy midas IT a Samsung Elektronics.
MeshFree provádí konečně prvkovou analýzu přímo na původním CAD modelu bez nutnosti meshování.
MeshFree vás osvobozuje od všech potíží dnešního designu a softwarů pro analýzu.
Jednoduchý, ale komplexní
Zdá se vám, že dlouho
čekáte pouze na jeden výsledek analýzy?
Konstrukční inženýři v průzkumu oznámili, že vynakládají až 70 % svého času na idealizaci, čištění geometrie a vytváření sítě.
Nyní můžete ušetřit celou tuto dobu a soustředit se na inovace.
MeshFree je tu pro
vás

Tradiční FEA vs. midas MeshFree

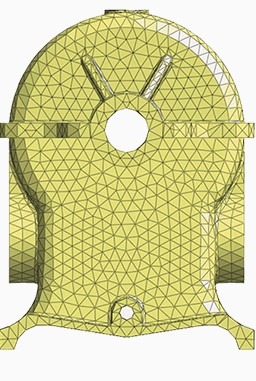

- Generování sítě závisí na geometrii
- Zjednodušení a vyčištění geometrie potřebné pro tvorbu vysoce kvalitní sítě
- Automatizované zpracování způsobuje problémy a omezení kvality sítě

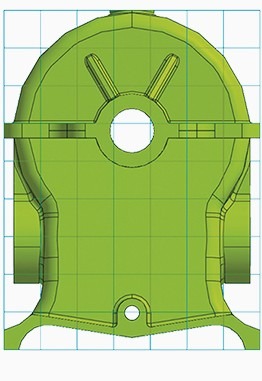

- Jednoduchá a na tvaru nezávislá mřížka na pozadí
- Stejný postup analýzy bez ohledu na složitost geometrie
- Odstranění neefektivnosti
- Technologie vyvinutá speciálně pro analýzu ve fázi návrhu
Komplexní nástroj pro návrh

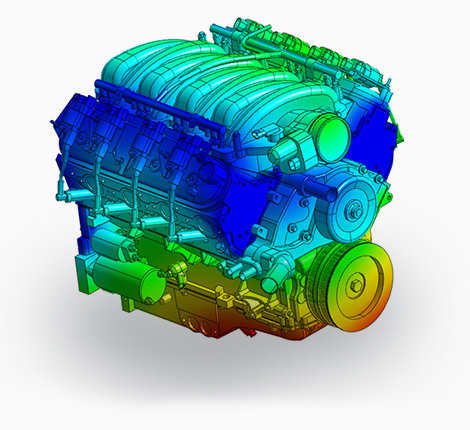

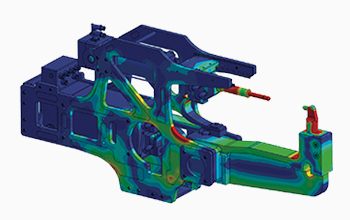

Model se složitou geometrií nebo složitými sestavami lze nyní snadno analyzovat a simulovat.
Snadný, ale spolehlivý

Neváhejte se naučit nový software?
Zopakovali jste stejný postup znovu a znovu pouze na základě vlastních zkušeností?
Teď nemusíte.
MeshFree je tu pro vás.
Jednoduchý a intuitivní třístupňový proces

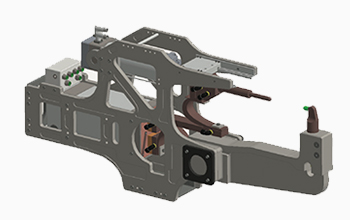

KROK 1. Import 3D CAD modelu
Přímé CAD rozhraní
- Podporovány jsou všechny komerční CAD soubory
- Automatické zadávání informací o materiálech definovaných v souboru CAD
- Automatické určení typu kontaktu mezi díly montážních modelů

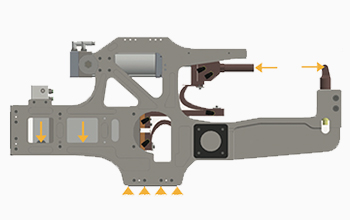

KROK 2. Zadání zatížení a okrajové podmínky
Průvodce zadání okrajových podmínek a zatížení
- Zadání zatížení a okrajových podmínek
- Přiřaďte okrajové podmínky přímo CAD modelu
- Dostupné různé statické, dynamické a tepelné zatížení

KROK 3. Analýza a výsledky
Analýza a ověření výsledků pomocí nejnovějších výpočetních technologií
- Přímá analýza z CAD modelu
- Snížení celkové doby analýzy udržující vysokou úspěšnost analýzy ve srovnání s konvenční metodou FEM
- Různé funkce post-processoru pro vaše pohodlí

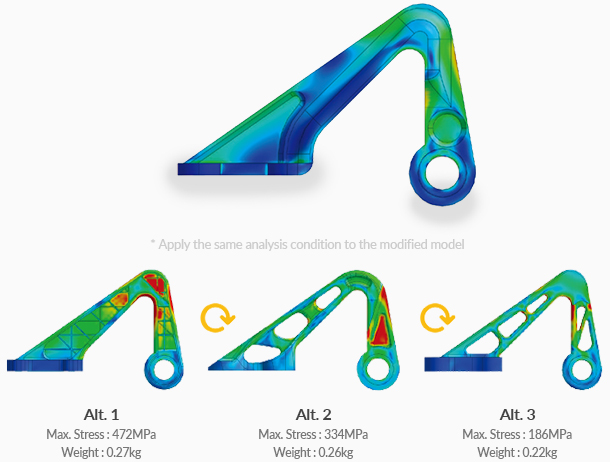

Automatické aktualizace po úpravě návrhu

Ověřte si výkon
automatického uvažování změn v neustále se měnícím procesu návrhu
Hlavní body automatické aktualizace
Automaticky reflektuje upravený model.
Zatížení a okrajové podmínky zůstanou konstantní i po aktualizaci modelu.
Importujte model a proveďte analýzu najednou.
Přímá analýza
modifikovaného modelu. Není třeba opakovat všechny kroky procesu.

Aplikujte midas MeshFree na veškeré oblasti strojírenství
Prohlédněte si možnosti analýzy v midas MeshFree
midas MeshFree poskytuje výkonné výpočetní nástroje a optimalizační návrhové techniky potřebné pro efektivní práci během fáze návrhu.

Lineární statika
Standard

Modální analýza
Standard

Přenos tepla
Standard

Tepelné napětí
Standard

Únava
Standard

Optimalizace
Standard

Nelineární statika
Advanced

Response Spectrum
Advanced

Transient Response
Advanced

Frequency Response
Advanced

Random Response
Advanced
MeshFree, spolehlivé řešení
MeshFree je špičková návrhová a výpočetní technologie vyvinutá jako společný projekt firmy midas IT a Samsung Elektronics.
midas MeshFree je spolehlivý, efektivní a přináší testovanou přesnost min 96% a shodu se stávajícími výsledky FEM analýzy.

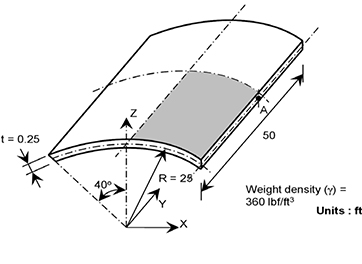

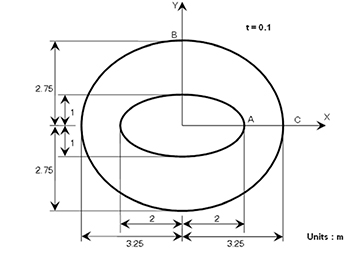

NAFEMS - teoretické hodnoty a verifikace

Svislá deformace v uzlu A [ft] | |
Reference | - 0.3024 |
MeshFree | - 0.3025 |
% Rozdíl (MeshFree/Teorie) | 0.04% |

Napětí_yy v bodě A | |
Reference | 92.7 MPa |
MeshFree | 92.6 MPa |
% Rozdíl (MeshFree/Teorie) |
0.11% |

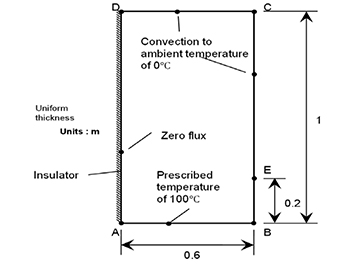

Teplota v bodě E | |
Reference | 18.3 |
MeshFree | 18.1 |
% Rozdíl (MeshFree/Teorie) |
1.10% |
Porovnání s FEM výsledky
Model | MESHFREE | FEM | ||
![]() |
![]() |
![]() |
||
Výsledky | 1st Mode | 24.8 Hz | 1st Mode | 24.8 Hz |
2st Mode | 24.9 Hz | 2st Mode | 25.0 Hz | |
Max. posunutí | 0.0733 mm | Max. posunutí | 0.0730 mm | |
Max. napětí | 2.86 MPa | Max. napětí | 2.90 MPa |
Model | MESHFREE | FEM |
![]() |
![]() |
![]() |
Výsledky (Max. templota) | 144 (°C) | 142 (°C) |
Model | MESHFREE | FEM |
![]() |
![]() |
![]() |
Výsledky (Max. templota) | 42.7 (°C) | 43.7 (°C) |
Porovnání s praktickým modelem
MESHFREE Max posunutí |
FEM Max posunutí |
![]() |
![]() |
0.197 mm | 0.197 mm |
MESHFREE Max posunutí |
FEM Max posunutí |
![]() |
![]() |
0.3016 mm | 0.3033 mm |
MESHFREE Max posunutí |
FEM Max posunutí |
![]() |
![]() |
0.55 mm | 0.56 mm |
MESHFREE Max posunutí |
FEM Max posunutí |
![]() |
![]() |
- 20.0 mm | - 21.0 mm |
Najděte perfektní verzi MeshFree právě pro Vás
Hlavní funkcionalita | Pod-funkcionalita | Free | Standard | Advaced |
CAD Import | Neutrální formáty souborů (Parasolid/STEP) |
ANO | ANO | ANO |
Přímý interface se všemi CAD modely | NE | ANO | ANO | |
Analýzy | Lineární statika | ANO | ANO | ANO |
Modální analýza | ANO | ANO | ANO | |
Přenos tepla | ANO | ANO | ANO | |
Teplotní napětí | NE | ANO | ANO | |
Únava | NE | ANO | ANO | |
Optimalizace | NE | ANO | ANO | |
Auto-update pro revize návrhu | NE | ANO | ANO | |
Dynamika | NE | NE | ANO | |
Nelineární statika | NE | NE | ANO | |
Materiálové vlastnosti | DB materiálů | Pouze ruční zadání | 500 | 500 |
Auto-update materiálových CAD dat (bude vyvinuto v 2019) |
NE | ANO | ANO | |
Elasto - Plastický materiál | NE | NE | ANO | |
Kontakty | Svary, pokluzy | ANO | ANO | ANO |
Obecné (Lineární statika) | NE | ANO | ANO | |
Nelineární (obecný, Rough) (bude vyvinuto 2019) |
NE | NE | ANO | |
Šroub nebo bodový svar | NE | NE | ANO | |
Okrajové podmínky a zatížení | Zatížení | ANO | ANO | ANO |
Podpory | ANO | ANO | ANO | |
Tuhá ramena & pružiny | NE | ANO | ANO | |
Výkon | Počet jader | Bez omezení | Bez omezení | Bez omezení |
Přístup k RAM | max. 0.5 GB | Bez omezení | Bez omezení | |
Post-processor | Animace | NE | ANO | ANO |
Porovnání pro modifikace návrhu (hmotnsot, napětí a deformace) (bude vyvinuto v 2019) |
NE | ANO | ANO |
* Výše uvedený plán vývoje lze změnit bez předchozího upozornění
