midas nGen


Vše v jednom

Midas nGen představuje novou generaci softwaru, který dokáže poskytnout statickou analýzu a návrh konstrukcí spolu s generovanými výkresy na jedné platformě. Midas nGen je systém, který integruje projekční činnosti jako je architektonický návrh, stavebně konstrukční model, statickou výpočetní analýzu, normové posouzení a konstrukční výkresy do jednoho funkčního řešení.

Automatizace

Snížení času a náročnosti v procesu modelování, návrhu, analýzy a vytváření dokumentace. Všechny činnosti se provádí v jednom programu.

  • Automatické generování z CAD podkladu
  • Automatické generování sítě pro makro prvky
  • Automatické normové posouzení
  • Automatické generování výkresů/ reportu / výkazů materiálů

Optimalizovaný návrh

Metoda pokus/omyl je již překonaná praxe. Schopnost splnit předem stanovené požadavky s optimalizovanými prvky je cílem Midas nGen.

  • Optimální velikost průřezu podle předběžného návrhu
  • Automatický výpočet ocelových profilů a výztuže reflektující minimální hmotnosti a efektivitu provedení

Vysoká kvalita výstupů

Lepší výsledky rovná se lepší reporty. Midas nGen poskytuje funkce pro automatické generování reportů, které zajistí vyšší kvalitu dodávaných výstupů konečnému zákazníkovi.

  • Automatické generování statického výpočtu
  • Konstrukční výkresy vysoké kvality
  • Automatická kompilace výkazů

Modelování


Grafické zadávání

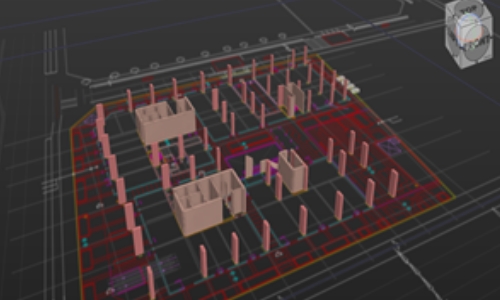

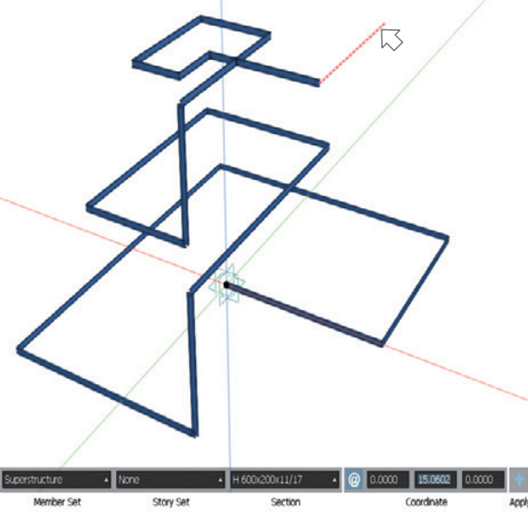

  • Zadání prvků graficky kreslením linií
  • Použití chytacích režimů nebo přímo souřadnicemi
  • Různé editovací funkce Prodloužení / Ořez / Offset

CAD režimy

  • Přiřazení prvků k definovaným liniím
  • Chytací body k průsečíkům nebo koncovým bodům
  • Automatické rozpoznávání typů prvků podle hladin

Automatické generování prvků

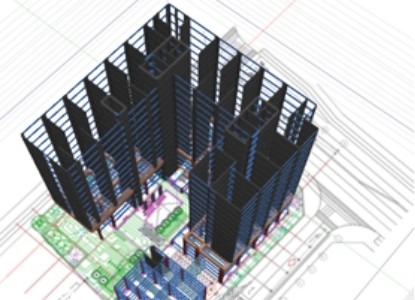

  • Automatické generování prvků z čar (stěny, desky, nosníky apod.)
  • Automatické detekování ohraničených ploch pro generování desek

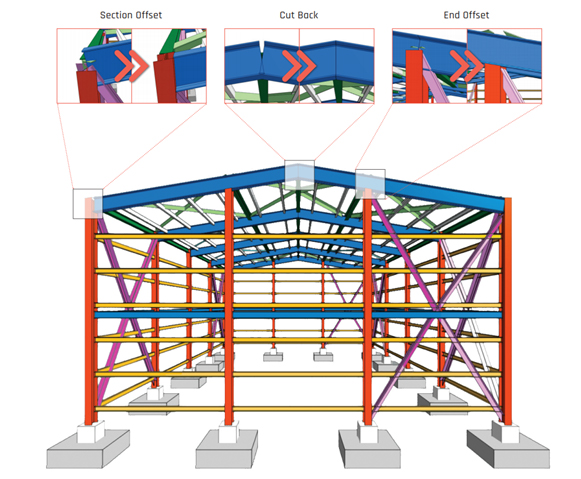

Automatické odsazování a zarovnávání prvků

  • Zarovnání k hornímu povrchu nosníku nebo desky

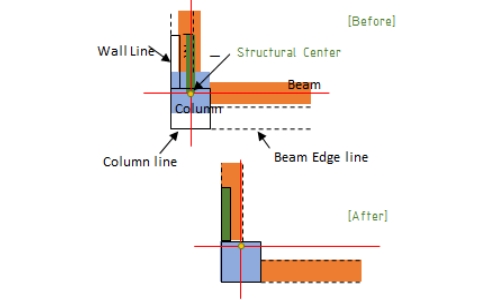

  • Automatické ořezávání nebo sloučení prvků zohledňující vzájemné propojení mezi různými prvky

Věrohodnost modelu z hlediska typu prvků

Midas nGen umožňuje definovat typy prvků, které zohlední vzájemné spolupůsobení mezi prvky konstrukce. To je zajištěno speciálními typy prvků.

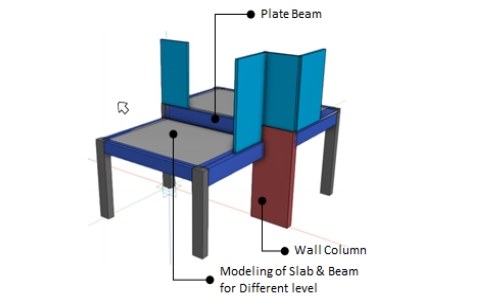

  • Prutové prvky typu žebro
  • Prutový prvek stěnový sloup
  • Klenbový prvek

Diafragmata

  • Definice vícenásobných diafragmat pro různá těžiště hmot ve stejném podlaží

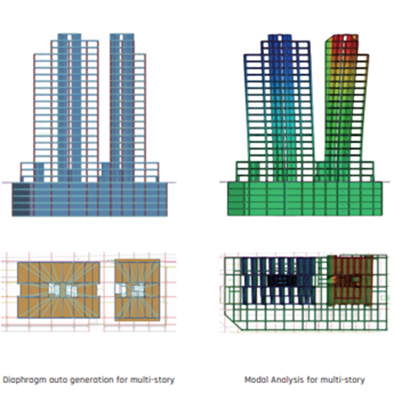

  • Automatické generování diafragmat po podlažích

Otvory

  • Zadání otvorů graficky kreslením linií
  • Automatické přizpůsobení sítě kolem otvorů

Typy analýz a jejich kombinování

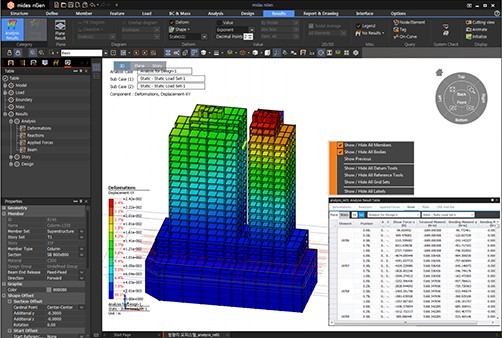

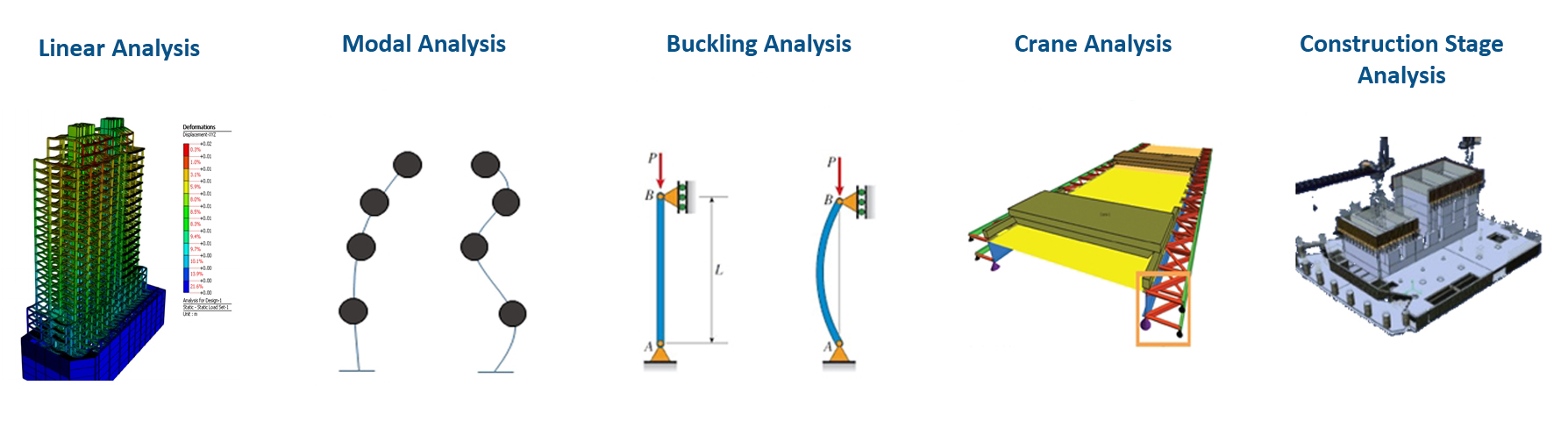

  • Bezkonkurenční rychlost výpočtu dostupná pro různé typy analýz - statickou, modální, stabilitní, analýzu jeřábové dráhy, fáze výstavby
  • Vytvoření výpočetních případů (tzn. Analysis cases) - v jednom projektu lze vytvořit více různých výpočetních případů, které je možné postupně nebo naráz analyzovat. Výpočetní případ je definován sadou prvků, zatížení, okrajových podmínek.
  • Výsledky jednotlivých výpočetních případů je možno vzájemně kombinovat během návrhu konstrukce

Zatížení

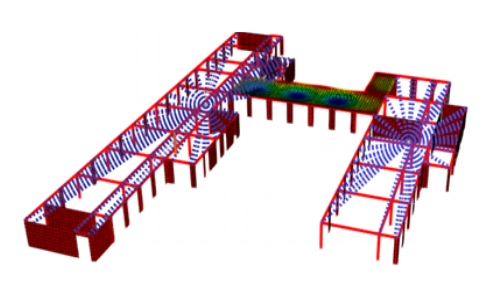

Plošné zatížení na desky

  • Definice plošných zatížení na prvky desky
  • Jednoduchá kontrola zadaných zatížení

Zatížení větrem a seismické zatížení

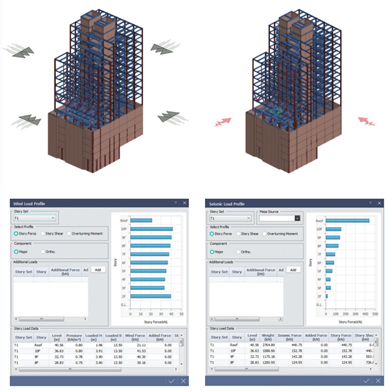

  • Generátory zatížení větrem a seismické zatížení
  • Přehledné zatěžovací schémata pro dokument
  • Zatížení pomocí spekter odezvy

Uzlové síly

  • Automatické generování uzlových sil dle EC a BS
  • Ekvivalentní vodorovné síly od předepsaných imperfekcí

Zatížení definované funkcí

  • Definice zatížení pomocí uživatelsky definované funkce

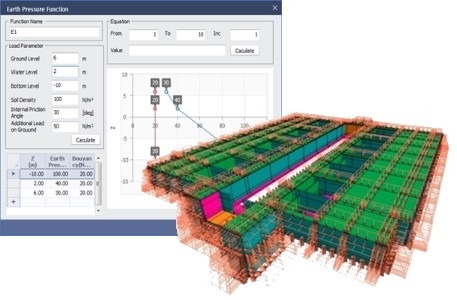

  • Definice zemního tlaku dle geologického profilu
  • Změna geometrie zatížení změnou geometrie uzlů

Automatické generování sítě zohledňující připojení mezi prvky

  • Vytvoření konečně-prvkového modelu z geometrického tvaru
  • Na rozhraní mezi prvky jsou vygenerovány uzly, které propojují prvky

Výstupní protokol a výkresy


Statický výpočet - generovaný protokol

  • Automatizovaná tvorba protokolu, který zahrnuje obrázkové i textové výstupy z výpočetního modelu
  • Možnost využití šablon pro generování protokolu statického výpočtu
  • Generování výsledného protokolu na jedno tlačítko

Konstrukční výkresy

  • Možnost automatického generování konstrukčních výkresů včetně jejich editace z prostředí midas Drawing
  • Generování přehledných výkresů skladeb, rozvržení sloupů, stropů, svislých řezů, rozvržení zatížení, kusovníků
  • Vytváření svislých řezů z výkresů skladeb v požadovaných místech v reálném čase
  • Využití předdefinovaných šablon obsahujících nastavení tvorby výkresů

Výkazy materiálů

  • Výpočet výměr podle délek prvků po skupinách
  • Spojování výměr podle délek prvků
  • Výkazy ocelových prvků podle třídy oceli
  • Výkazy výztuže podle profilů
  • Výpočet bednících ploch/ nátěrových ploch/anti korozivních ploch

Příklady použití

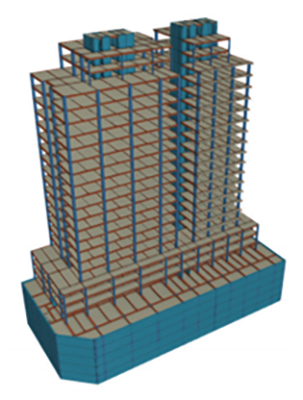

Administrativní budovy

  • Nezávislé analýzy pro části konstrukce v jednom modelu
  • Nastavení diafragmat a výpočet může být pro konstrukce s více než dvěmi hmotami

Rámové konstrukce

  • Výkresy zohledňují stavebně konstrukční tvary
  • Stavebně konstrukční uspořádání lze z modelu pro účely výkresů provést automaticky. Přehledné výkresy, řezy pro výrobní dokumentaci jsou dostupné v krátkém čase.

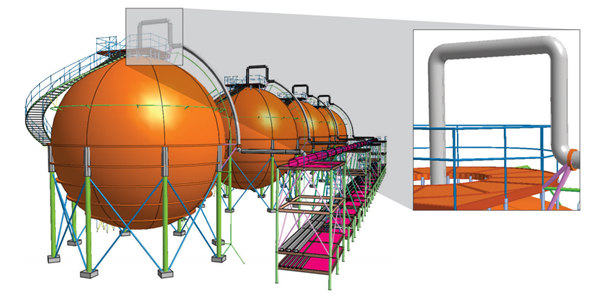

Zásobníky a nádrže

  • Stěnové prvky s otvory
  • Pro stěnové prvky nádrží lze definovat dodatečně otvory a velmi jednoduše je editovat pomocí CAD funkcí.
  • Výsledky výpočtu zohledňují optimální návrh vyztužení

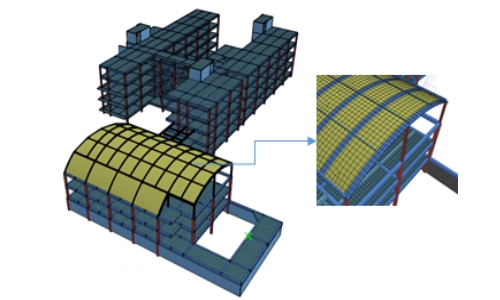

Budovy pro sport

  • Konstrukce s velkým rozpětím

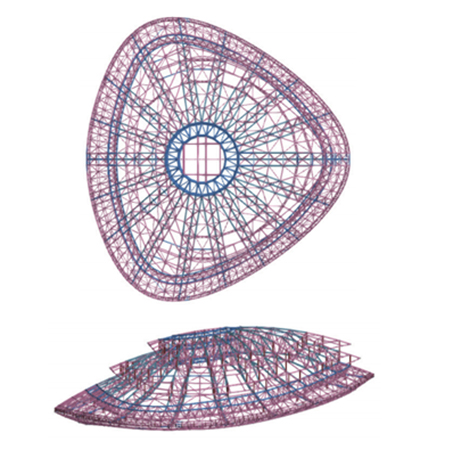

  • Jednoduché modelování příhradových prostorových konstrukcí s využitím 2D kreslení.
